Jakie jest przesunięcie fazowe dzielnika wysokiego napięcia w zastosowaniach AC?

W świecie zastosowań AC odgrywają kluczową rolę. Ale czym dokładnie jest przesunięcie fazowe dzielnika wysokiego napięcia w tych zastosowaniach? Jako dostawca dzielników o wysokim napięciu, poradziłem sobie z tym pytaniem i jestem tutaj, aby go rozbić.

Zacznijmy od podstaw. Dzielnik o wysokim napięciu to obwód, który pobiera wejście wysokiego napięcia i dzieli go do niższego, łatwiejszego do zarządzania napięciem. Jest to bardzo przydatne w pomiarze wysokich napięć, ponieważ większość instrumentów pomiarowych nie może bezpośrednio obsługiwać bardzo wysokich napięć. W zastosowaniach prądu przemiennego, w których napięcie stale się zmienia w wielkości i kierunku, sprawy stają się nieco bardziej skomplikowane.

Przesunięcie fazowe dotyczy różnicy czasu między dwiema naprzemiennymi wielkościami. W kontekście dzielnika wysokiego napięcia odnosi się do różnicy fazy między napięciem wejściowym a napięciem wyjściowym. Dlaczego ta zmiana fazowa ma znaczenie? Cóż, dokładny pomiar fazowy jest niezbędny w wielu zastosowaniach AC. Na przykład w systemach zasilania stosuje się zależność fazowa między napięciem a prądem do obliczenia współczynnika mocy. Niewłaściwe przesunięcie fazowe pomiaru napięcia może prowadzić do niedokładnych obliczeń współczynnika mocy, co może mieć duży wpływ na zarządzanie energią i wydajność.

Istnieje kilka czynników, które mogą powodować przesunięcie fazowe w podziale wysokiego napięcia. Jednym z głównych winowajców jest impedancja komponentów podziału. Działki wysokiego napięcia zwykle składają się z rezystorów lub kondensatorów. W dzielniku rezystancyjnym przesunięcie fazowe jest zwykle minimalne, ponieważ napięcie i prąd w rezystorze są w fazie. Jednak w pojemnościowym dzielniku rzeczy są inaczej.

Kondensatory wprowadzają przesunięcie fazowe między napięciem a prądem. Gdy napięcie prądu przemiennego jest nakładane na kondensator, prąd prowadzi napięcie o 90 stopni. W [pojemnościowym dzielniku wysokiego napięcia] (/wysokie - napięcie - test - SET/HIGH - WŁATNOŚĆ - Dzielenie/Pojemność - Wysokie napięcie - dzielnik.html), przesunięcie fazowe między napięciami wejściowymi i wyjściowymi zależy od wartości pojemności komponentów i częstotliwości sygnału prądu przemiennego.

Częstotliwość sygnału prądu przemiennego ma również znaczący wpływ na przesunięcie fazowe. Gdy częstotliwość zmienia się, impedancja kondensatora zmienia się zgodnie z wzorem (x_c = \ frac {1} {2 \ pi fc}), gdzie (x_c) jest reaktancją pojemnościową, (f) jest częstotliwością, a (c) to kondensacja. Zmiana reaktancji pojemnościowej wpływa na przepływ prądu przez kondensator, aw konsekwencji związek fazowy między napięciami wejściowymi i wyjściowymi.

Kolejnym czynnikiem, który może spowodować przesunięcie fazowe, jest zbłąkana pojemność w obwodzie dzielowym. Błąkana pojemność to niepożądana pojemność, która istnieje między różnymi częściami obwodu, na przykład między przewodami lub między komponentami a ziemią. Ta zbłąkana pojemność może oddziaływać z głównymi składnikami dzielnika i wprowadzać dodatkowe przesunięcie fazowe.

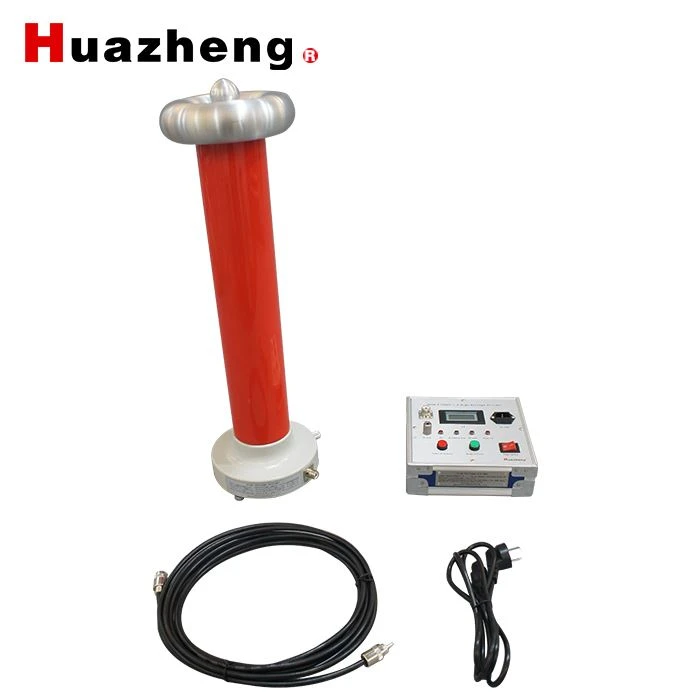

Porozmawiajmy o tym, jak my jako dostawca dzielników wysokiego napięcia radzimy sobie z przesunięciem fazowym. Używamy komponentów wysokiej jakości, aby zminimalizować skutki impedancji i bezpłatnego pojemności. Na przykład w naszym [150KV Digital Divider wysokiego napięcia] (/wysokie - napięcie - test - zestaw/wysokie napięcie - dzielnik/wysokie napięcie - kondensator - dzielnik.html), starannie wybieramy kondensatory i rezystory, aby upewnić się, że przesunięcie fazowe znajduje się w akceptowalnym zakresie. Przeprowadzamy również rygorystyczne testy na naszych dzielnicach przy różnych częstotliwościach, aby dokładnie zmierzyć przesunięcie fazowe i dokonać niezbędnych regulacji.

Jeśli chodzi o pomiar przesunięcia fazowego dzielnika wysokiego napięcia, istnieje kilka metod. Jedną z powszechnych metod jest zastosowanie instrumentu pomiarowego fazowego, takiego jak miernik fazowy. Miernik fazowy może bezpośrednio mierzyć różnicę fazową między napięciami wejściowymi i wyjściowymi dzielnika. Inną metodą jest użycie oscyloskopu. Porównując przebiegi napięć wejściowych i wyjściowych na oscyloskopie, możemy wizualnie określić przesunięcie fazowe.

W niektórych aplikacjach wymagane jest bardzo niskie przesunięcie fazowe. Na przykład w precyzyjnym pomiarze mocy i kalibracji nawet niewielkie przesunięcie fazowe może prowadzić do znacznych błędów. W takich przypadkach oferujemy wyspecjalizowane dzielniki wysokiego napięcia o bardzo niskim poziomie przesunięcia fazowego. Nasz [przenośny dzielnik o wysokim napięciu 100KV AC DC] (/wysokie - napięcie - test - zestaw/wysokie napięcie - dzielnik/przenośnik - AC - DC - wysokie - napięcie - dzielnik.html) został zaprojektowany w celu spełnienia tak wysokich wymagań precyzyjnych.

Tak więc, jeśli potrzebujesz dzielnika wysokiego napięcia do zastosowania AC, ważne jest, aby rozważyć przesunięcie fazowe. Musisz wiedzieć, jaki poziom przesunięcia fazowego jest dopuszczalny dla konkretnej aplikacji. Jeśli pracujesz nad systemem zasilania, w którym dokładny pomiar współczynnika zasilania ma kluczowe znaczenie, będziesz chciał dzielić z bardzo niskim przesunięciem fazowym. Z drugiej strony, jeśli aplikacja jest mniej wrażliwa na dokładność fazową, możesz mieć większą elastyczność.

Jako dostawca podziału wysokiego napięcia, jesteśmy tutaj, aby pomóc Ci znaleźć właściwe rozwiązanie. Mamy szeroki zakres dzielników wysokiego napięcia o różnych cechach przesunięcia fazowego, aby zaspokoić twoje różnorodne potrzeby. Niezależnie od tego, czy potrzebujesz wysokiej - precyzyjnej dzielnicy do krytycznego aplikacji, czy bardziej ogólnego - celu, mamy ochronę.

Jeśli chcesz dowiedzieć się więcej o naszych dzielnikach wysokiego napięcia lub masz pytania dotyczące przesunięcia fazowego w aplikacjach prądu przemiennego, nie wahaj się skontaktować. Zawsze cieszymy się, że rozmawiamy i omawiamy, w jaki sposób możemy zapewnić najlepszy produkt do Twojego projektu. Skontaktuj się z nami, aby rozpocząć rozmowę na temat twoich wymagań dzielnika wysokiego napięcia i współpracuj, aby znaleźć idealne rozwiązanie.

Odniesienia

• Inżynieria elektryczna: zasady i zastosowania Allana R. Hambleya
• Analiza i projektowanie systemu zasilania autorstwa J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
