Jak używać analizatora odpowiedzi częstotliwościowej do testowania anteny?

Hej tam! Jako dostawca analizatorów odpowiedzi częstotliwościowej Sweep z przyjemnością podzielę się z Tobą tym, jak używać tego sprytnego urządzenia do testowania anten krosowych. Niezależnie od tego, czy jesteś doświadczonym profesjonalistą, czy dopiero zaczynasz w świecie testowania anten, ten przewodnik przeprowadzi Cię krok po kroku przez ten proces.

Co to jest analizator odpowiedzi częstotliwościowej?

Na początek przyjrzyjmy się szybko, czym jest analizator odpowiedzi częstotliwościowej. W skrócie jest to narzędzie mierzące charakterystykę częstotliwościową testowanego urządzenia (DUT). Wysyła sygnał o przemiatanej częstotliwości przez testowane urządzenie i mierzy sygnał wyjściowy. Analizując relację między sygnałami wejściowymi i wyjściowymi, możemy uzyskać cenne informacje na temat wydajności testowanego urządzenia.

Dlaczego warto używać analizatora odpowiedzi częstotliwościowej do testowania anteny krosowej?

Anteny krosowe są szeroko stosowane w różnych zastosowaniach bezprzewodowych, takich jak Wi-Fi, Bluetooth i GPS. Testowanie tych anten ma kluczowe znaczenie, aby upewnić się, że spełniają one wymagane standardy wydajności. Analizator odpowiedzi częstotliwościowej może pomóc nam zmierzyć ważne parametry anteny, takie jak straty odbiciowe, wzmocnienie i charakterystyka promieniowania.

Pierwsze kroki z testowaniem anteny krosowej

Zanim zagłębimy się w proces testowania, zbierzmy niezbędny sprzęt:

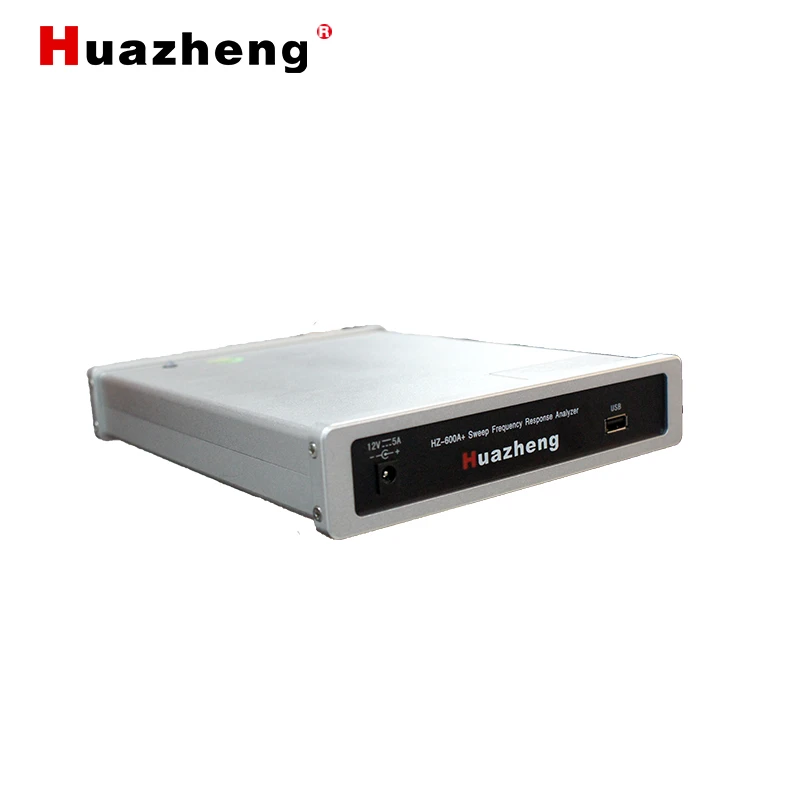

• Analizator odpowiedzi częstotliwościowej: Oczywiście będziesz potrzebować jednego z nich. W naszej ofercie znajdziesz szeroką gamę wysokiej jakości analizatorów, m.inZestaw testowy Sfra do 3-fazowego analizatora odpowiedzi częstotliwościowejiHZ-600A+ Analiza odpowiedzi częstotliwościowej transformatora SFRA Sprzęt testowy.
• Antena krosowa: Antena, którą chcesz przetestować.
• Kable koncentryczne: Do podłączenia analizatora do anteny.
• Uchwyt testowy: Opcjonalny, ale może pomóc utrzymać antenę na miejscu i zapewnić spójne warunki testowania.

Krok 1: Skonfiguruj sprzęt

1. Podłącz kable: Podłącz jeden koniec kabla koncentrycznego do portu wyjściowego analizatora odpowiedzi częstotliwościowej, a drugi koniec do portu wejściowego anteny krosowej. Upewnij się, że połączenia są pewne, aby uniknąć utraty sygnału.
2. Włącz analizator: Włącz analizator odpowiedzi częstotliwościowej Sweep i poczekaj kilka minut, aż się rozgrzeje. Umożliwia to stabilizację analizatora i zapewnia dokładność pomiarów.
3. Skonfiguruj analizator: Ustaw zakres częstotliwości, który chcesz przetestować. W przypadku anten krosowych powszechny zakres częstotliwości wynosi od 2,4 GHz do 2,5 GHz w przypadku zastosowań Wi-Fi lub od 5 GHz do 5,8 GHz w przypadku szybszych sieci Wi-Fi. Można także ustawić inne parametry, takie jak szybkość przemiatania i liczbę punktów pomiarowych.

Krok 2: Kalibracja analizatora

Kalibracja jest ważnym krokiem zapewniającym dokładne pomiary. Większość analizatorów odpowiedzi częstotliwościowej jest dostarczana z zestawem kalibracyjnym zawierającym krótki, otwarty i obciążony standard.

1. Krótka kalibracja: Podłącz krótki standard do portu wyjściowego analizatora. Analizator zmierzy odbicie od zwarcia i wykorzysta tę informację do skorygowania strat w kablu i niedopasowania impedancji.
2. Otwórz kalibrację: Zamień krótki standard na otwarty i powtórz pomiar. Analizator zmierzy odbicie od otwartej przestrzeni i zaktualizuje dane kalibracyjne.
3. Załaduj kalibrację: Na koniec podłącz standard obciążenia do portu wyjściowego i zmierz odbicie. Standard obciążenia jest zaprojektowany tak, aby pochłaniał cały sygnał wejściowy, więc odbicie powinno być bliskie zeru.

Krok 3: Zmierz stratę zwrotną

Strata odbicia jest miarą tego, jaka część sygnału wejściowego jest odbijana z powrotem od anteny. Niska strata odbicia wskazuje, że antena jest dobrze dopasowana do linii transmisyjnej i emituje większość mocy wejściowej.

1. Rozpocznij przeszukiwanie: Po skalibrowaniu analizatora rozpocznij przemiatanie częstotliwości. Analizator wyśle ​​przez antenę sygnał o przemiatanej częstotliwości i zmierzy sygnał odbity.
2. Przeanalizuj wyniki: Analizator wyświetli stratę odbiciową jako funkcję częstotliwości. Poszukaj częstotliwości, przy której strata na powrocie jest minimalna. Jest to częstotliwość rezonansowa anteny. Dobra antena krosowa powinna mieć stratę odbicia co najmniej -10 dB przy częstotliwości rezonansowej.

Krok 4: Zmierz zysk

Wzmocnienie jest miarą tego, jak skutecznie antena przekształca moc wejściową w moc wypromieniowaną w określonym kierunku. Pomiar zysku anteny krosowej wymaga anteny referencyjnej o znanym wzmocnieniu.

1. Skonfiguruj antenę referencyjną: Umieść antenę referencyjną w tym samym miejscu co antenę patchową i podłącz ją do analizatora. Upewnij się, że antena referencyjna jest zorientowana w tym samym kierunku co antena patch.
2. Zmierz zysk: Rozpocznij ponownie przemiatanie częstotliwości i zmierz wzmocnienie anteny referencyjnej. Następnie zamień antenę referencyjną na antenę krosową i zmierz jej wzmocnienie. Różnica między tymi dwoma zyskami to zysk anteny krosowej w stosunku do anteny odniesienia.

Krok 5: Zmierz wzór promieniowania

Charakter promieniowania pokazuje, jak antena emituje moc w różnych kierunkach. Pomiar charakterystyki promieniowania wymaga układu testowego, w którym można obracać antenę i mierzyć promieniowanie pod różnymi kątami.

1. Skonfiguruj urządzenie testowe: Jeśli używasz uchwytu testowego, umieść antenę krosową w uchwycie i upewnij się, że jest wyśrodkowana i wypoziomowana. Stanowisko testowe powinno umożliwiać obrót anteny zarówno w płaszczyźnie azymutu, jak i elewacji.
2. Rozpocznij pomiar: Obracaj antenę małymi krokami i mierz promieniowanie pod każdym kątem. Analizator wyświetli wzór promieniowania jako wykres biegunowy lub wykres 3D. Poszukaj płata głównego, który jest kierunkiem maksymalnego promieniowania, i listków bocznych, które są szczytami promieniowania wtórnego.

Krok 6: Przeanalizuj wyniki

Po zakończeniu pomiarów czas na analizę wyników. Poszukaj wszelkich anomalii lub odchyleń od oczekiwanej wydajności. Jeśli strata odbiciowa jest zbyt duża, może to wskazywać na problem z konstrukcją anteny lub procesem produkcyjnym. Jeśli wzmocnienie jest zbyt niskie, przyczyną może być złe dopasowanie anteny lub niska jakość materiału anteny.

Krok 7: Dokonaj regulacji i powtórz test

Jeśli znajdziesz jakiekolwiek problemy z działaniem anteny, możesz wprowadzić zmiany w konstrukcji anteny lub procesie produkcyjnym i powtórzyć testowanie. Ten iteracyjny proces może pomóc zoptymalizować wydajność anteny i zapewnić jej zgodność z wymaganymi standardami.

Wniosek

Używanie analizatora odpowiedzi częstotliwościowej do testowania anteny krosowej jest prostym procesem, który może dostarczyć cennych informacji na temat wydajności anteny. Wykonując kroki opisane w tym przewodniku, możesz zmierzyć ważne parametry anteny, takie jak tłumienie odbicia, zysk i charakterystyka promieniowania, i upewnić się, że anteny krosowe spełniają wymagane standardy wydajności.

Jeśli jesteś zainteresowany zakupem analizatora odpowiedzi częstotliwościowej Sweep do celów testowania anten krosowych lub masz jakiekolwiek pytania dotyczące naszych produktów, nie krępuj sięskontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązanie spełniające Twoje wymagania testowe.

Referencje

• Teoria anteny: analiza i projektowanie, Constantine A. Balanis.
• Projekt obwodów RF i mikrofalowych do zastosowań bezprzewodowych, autor: Chris Bowick.
